Description

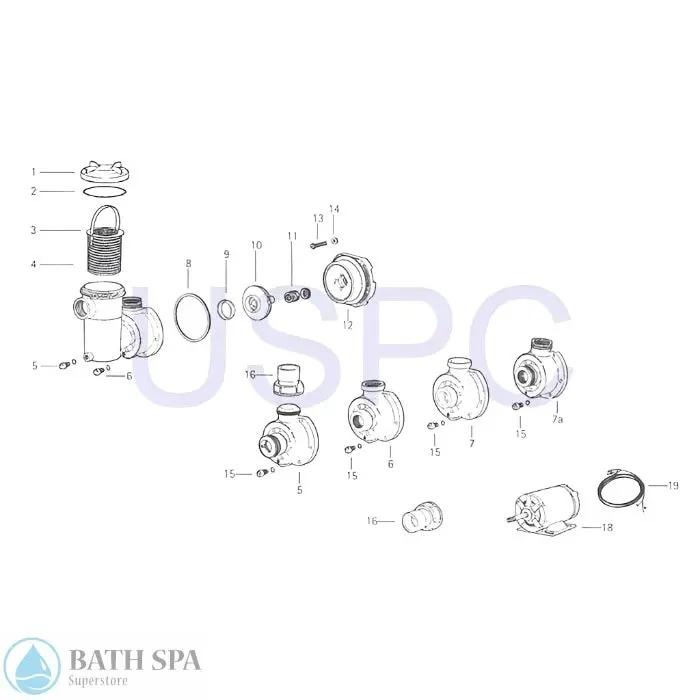

L, LC Series Pump Replacement Parts

L, LC, LCUN2, LT, LX, LTC, LCU, LTCU, ULCU, ULTCU & LCM Pump Replacement Parts

FIG. NO. PART NO. DESCRIPTION
1 39-2524-08 Strainer Cover
2 47-0353-40 O-Ring (Replaces 47-0353-08 12/86)
3 16-0729-02 Strainer Basket
4 16-0305-04 Strainer Case Assy w/plug
5 NLA LC Union Case w/plug 7/89
6 NLA LC Threaded Case w/plug 7/89
7 NLA LC Slip Case w/plug OBS 12/90
7a 03-0837-06 LCM Case w/plug 2-1/2" Butt.
8 47-0258-53 Square Ring 5/88
9 10-1462-07 Seal Ring 3/86
10 05-3760-09 Impeller 1/2 HP
05-3759-02 Impeller 3/4 HP & 1 HP
05-3821-06 Impeller 1 HP * 1-1/2 HP
05-3853-07 Impeller 15LCM, 15LCU
11 10-0002-06 Mechanical Seal (Eff. 4/93)
12 14-2223-01 Bracket Eff. 2/1/91 Replaced 02-1271-08-R
13 14-3970-04 PL Hex Bolt 10-24 x 1-1/4" (6/bag)
14 14-3971-03 PL Hex Nut (6/bag)
15 31-1609-06 Plug 1/4" x/47-0112-00 O-Ring (2/bag)
17 - Union Adapters
18 - Motor
19 23-4857-09 Cord, 6' w/plug (replaced 22-5561-04-R)
** **NLA = No Longer Available, OBS = Obsolete****
